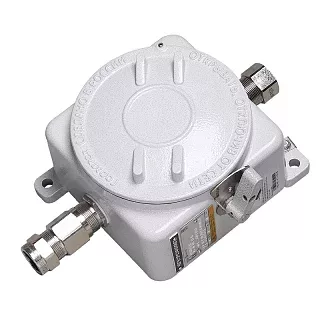

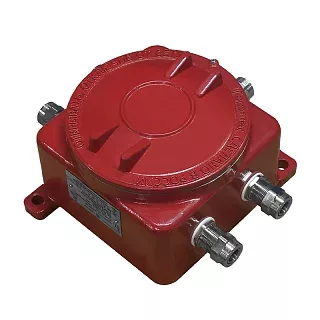

Взрывозащищенная клеммная коробка ЩОРВА121211 из алюминия
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВА121211 предназначена для размещения клеммных зажимов и организации кабельных соединений. Это компактный типоразмер серии с внутренними размерами 94×94×74 мм.
В зависимости от номинального сечения подключаемых проводников внутри корпуса может быть установлено до 6 клеммных зажимов для сечения 2,5 мм², до 5 — для 4 мм², до 4 — для 6 мм² и до 3 — для 10 мм².
Модель подходит для небольших клеммных сборок, где требуется компактный корпус и ограниченное количество кабельных подключений.
Монтажная панель
| Исполнение | Размер A × B, мм | Размер a × b, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель ЩА1212А | 80 × 80 | 60 × 48 | 0,03 |
| Панель из нержавеющей стали ЩА1212Н | 80 × 80 | 60 × 48 | 0,1 |
Для ЩОРВА121211 предусмотрена монтажная панель ЩА1212X размером 80×80 мм с установочными размерами 60×48 мм. Доступны алюминиевое исполнение и исполнение из нержавеющей стали.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А / сторона В, шт. |
|---|---|
| 01 | 3 / 2 |
| 1 | 2 / 2 |
| 2 | 2 / 2 |
| 3 | 1 / 1 |
| 4 | 1 / 1 |
Количество кабельных вводов зависит от их типоразмера и стороны размещения. Для кода 01 рекомендуется до 3 вводов по стороне А и до 2 по стороне В. Для кодов 1 и 2 — до 2 вводов с каждой стороны, для кодов 3 и 4 — по одному.
Максимальное количество клеммных зажимов
| Тип клеммного зажима | Номинальное сечение проводника, мм² | Номинальный ток, А | Максимальное количество, шт. |
|---|---|---|---|
| AVK 2,5 | 2,5 | 20 | 6 |
| AVK 4 | 4 | 25 | 5 |
| AVK 6 | 6 | 36 | 4 |
| AVK 10 | 10 | 50 | 3 |
Количество устанавливаемых зажимов определяется их типоразмером. С увеличением номинального сечения проводника уменьшается число клемм, которое может быть размещено в корпусе ЩОРВА121211.
Технические характеристики
Применение
ЩОРВА121211 подходит для компактных клеммных сборок с небольшим количеством соединяемых проводников и кабельных линий.
Внутренние размеры 94×94×74 мм позволяют разместить до 6 клеммных зажимов AVK 2,5 либо меньшее количество зажимов большего типоразмера. При подборе необходимо учитывать номинальное сечение проводников, количество требуемых клемм, типоразмер кабельных вводов и стороны их размещения.
Преимущества практического использования
Компактные внешние габариты 120×120×115 мм позволяют использовать ЩОРВА121211 для небольших клеммных сборок.
Для проводников сечением 2,5 мм² предусмотрена установка до 6 клеммных зажимов, для сечения 10 мм² — до 3.
Для внутренней компоновки можно выбрать монтажную панель из алюминия или нержавеющей стали размером 80×80 мм.
Следующий типоразмер — ЩОРВА131313 с внешними габаритами 130×130×134 мм и внутренними размерами 106×106×94 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВА121211 из алюминия
Мы можем подобрать ЩОРВА121211 под конкретную клеммную сборку. Для заказа укажите количество и номинальное сечение проводников, требуемое количество клеммных зажимов, количество кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.
