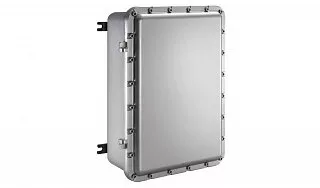

Взрывозащищенный корпус УНВ(В)-3035Х из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ(В)-3035Х из алюминиевого сплава предназначен для размещения измерительной аппаратуры, электротехнических компонентов и оборудования промышленной автоматизации. Исполнение со смотровым окном позволяет организовать визуальный контроль показаний приборов без открытия взрывонепроницаемой оболочки.
Наружные габариты корпуса — 350 × 300 × 230 мм, масса — 14,5 кг. Прямоугольная конструкция предусматривает размещение оборудования на внутренней алюминиевой монтажной пластине. Корпус и крышка изготовлены из коррозионностойкого модифицированного алюминиевого сплава. Крепёж крышки выполнен из нержавеющей стали, предусмотрены внутренний и внешний элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Для исполнения со смотровым окном используется закалённое стекло. Размер окна и расположение контролируемой аппаратуры согласовываются при выборе комплектации. В стенках корпуса могут выполняться резьбовые отверстия для установки кабельных вводов с соблюдением конструктивных требований к взрывозащите.
Корпус относится к серии взрывонепроницаемых оболочек Ex d. Предусмотрены исполнения с маркировкой 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс зависят от комплектации.
Степень защиты — IP66/67. Температурные исполнения предусматривают нижние пределы −60, −40 или −20 °C и верхние пределы +40 или +60 °C.
Технические характеристики
Применение
УНВ(В)-3035Х применяется при создании взрывозащищённых устройств измерения, технологического контроля и промышленной автоматизации, предусматривающих визуальное наблюдение за установленной аппаратурой.
Корпус может использоваться для размещения аналоговых измерительных приборов, цифровых индикаторов, дисплеев и вспомогательных электротехнических компонентов. При разработке устройства учитываются габариты оборудования, положение элементов индикации относительно смотрового окна и пространство для электрических соединений.
Модель предназначена для применения на нефтегазовых, нефтехимических и других промышленных объектах. Эксплуатация готового оборудования во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Основная особенность УНВ(В)-3035Х — возможность совмещения электротехнической аппаратуры и средств визуального контроля в одной взрывонепроницаемой оболочке. Смотровое окно позволяет считывать показания приборов без демонтажа или открытия крышки.
Прямоугольная конфигурация предоставляет возможность размещать контролируемые приборы и вспомогательные компоненты на общей монтажной пластине. Расположение кабельных вводов согласовывается с внутренней компоновкой и направлением подходящих кабельных трасс.
Коррозионностойкий алюминиевый сплав и наружное эпоксидное покрытие обеспечивают защиту материала корпуса при промышленной эксплуатации. Конструкция Ex d предназначена для локализации возможного внутреннего взрыва, а степень защиты IP66/67 предусматривает защиту оболочки от проникновения пыли и воды.
Купить Взрывозащищенный корпус УНВ(В)-3035Х из алюминиевого сплава
В НПО «Легион» можно заказать взрывозащищённый корпус УНВ(В)-3035Х из алюминиевого сплава для комплектации измерительных устройств и систем промышленного контроля.
Для подбора необходимо указать назначение оборудования, требуемую маркировку взрывозащиты, условия эксплуатации, характеристики устанавливаемых компонентов и требования к смотровому окну. Дополнительно согласовываются параметры электрических цепей, количество и расположение кабельных вводов, температурное исполнение и дополнительное оснащение.
Наши специалисты помогут подобрать комплектацию с учётом технических требований проекта и подготовят коммерческое предложение.
